SIGMA
PRODUTO APLICADO
DESCRIÇÃO
Perfil LED para acabamento de sanca.
Sobrepor em forro através de parafuso, ideal para forro de gesso acartonado.
APLICAÇÃO
DRIVER
Remoto.
PROPRIEDADE
COMPOSIÇÃO
Perfil de alumínio extrudado, acabamento em pintura eletrostática poliéster fosco. Difusor em PMMA leitoso.
PESO
1,124kg/m
ACABAMENTO
Em destaque
DIMENSÕES
Dimensões sugeridas para a sanca iluminada com o perfil SIGMA.
Dimensões para uma condição mínima de altura para a sanca iluminada com o perfil SIGMA.
Comprimento da peça de cabeceira inteiriça para sanca com abertura de 150mm.
CLASSIFICAÇÃO

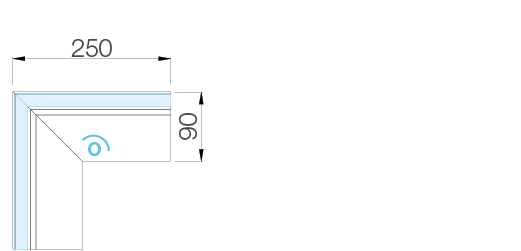

A classificação das peças é feita a partir do tipo de ângulo na extremidade do perfil e oposto ao difusor conforme indicado.
SIGMA R (Reto)
SIGMA O (Obtuso)
SIGMA A (Agudo)
DADOS LUMÍNICOS (attp=60°C)
| IRC* | Vida Útil | Depreciação | Índice de | Tensão | Potência** | Temperatura | Fluxo Luminoso | |
| proteção-fita | de cor* | da fonte de luz | ||||||
| (Ra) | (horas) | (%) | (IP) | (V) | (W/m) | (K) | (lm/m) | |
| Módulo 1000mm | ≥92 | 50000 | L80/B10 | IP20 | 24 | 6 | 2700 | 500 |
| 3000 | 500 | |||||||
| 24 | 11 | 2700 | 1000 | |||||
| 3000 | 1000 | |||||||
| 24 | 16 | 2700 | 1500 | |||||
| 3000 | 1500 | |||||||
| 24 | 21 | 2700 | 2000 | |||||
| 3000 | 2000 | |||||||
| IP66 | 24 | 6 | 2700 | 500 | ||||
| 3000 | 500 | |||||||
| 24 | 11 | 2700 | 1000 | |||||
| 3000 | 1000 | |||||||
| 24 | 16 | 2700 | 1500 | |||||
| 3000 | 1500 | |||||||
| *Outras temperaturas de cor sob demanda. | ||||||||
| **Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | ||||||||
| ***Fator de potência ≥ 0,9 | ||||||||
| ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. | ||||||||
| *****Perfil ajustável em obra. | ||||||||
CONFIGURAÇÕES
| Produto | + | Tipo | + | Comprimento | + | índice | + | Potência | + | Acionamento | + | Temperatura | + | Acabamento |
| do perfil | de proteção-fita | (W/m) | de cor | |||||||||||
| SIGMA | R | 150mm | IP20 | 5W-500lm | I/O | 2700K | RAL9005 | |||||||
| O | até | 8W-750lm | DALI | 3000K | RAL9010 | |||||||||
| A | 3000mm | 12W-1000lm | 0-10 | 4000K | ||||||||||
| 18W-1600lm | Foward Phase | |||||||||||||
| ou | _____________________________________________ | |||||||||||||
| IP65 | 10W-700lm | I/O | 2700K | |||||||||||
| DALI | 3000K | |||||||||||||
| 0-10 | 4000K | |||||||||||||
| Foward Phase | ||||||||||||||
| Modelo: SIGMA _ _mm IP_ (_x)__W-__lm __ __00K Acabamento | ||||||||||||||
OBSERVAÇÃO
| Pré-dimensionar a bitola do cabo de alimentação e a distãncia entre o | |
| driver e a alimentação da fita de LED conforme os parâmetros da tabela: | |
| Bitola | Distância |
| tensão 24V | |
| 0,2mm² | 1,2m |
| 0,34mm² | 1,8m |
| 0,5mm² | 3,0m |
| 0,75mm² | 4,5m |
| 1,5mm² | 7,5m |
| 2,5mm² | 12,0m |
| 4,0mm² | 18,0m |
| *Para o dimensionamento final consultar equipe técnica. | |
