PI OUTDOOR

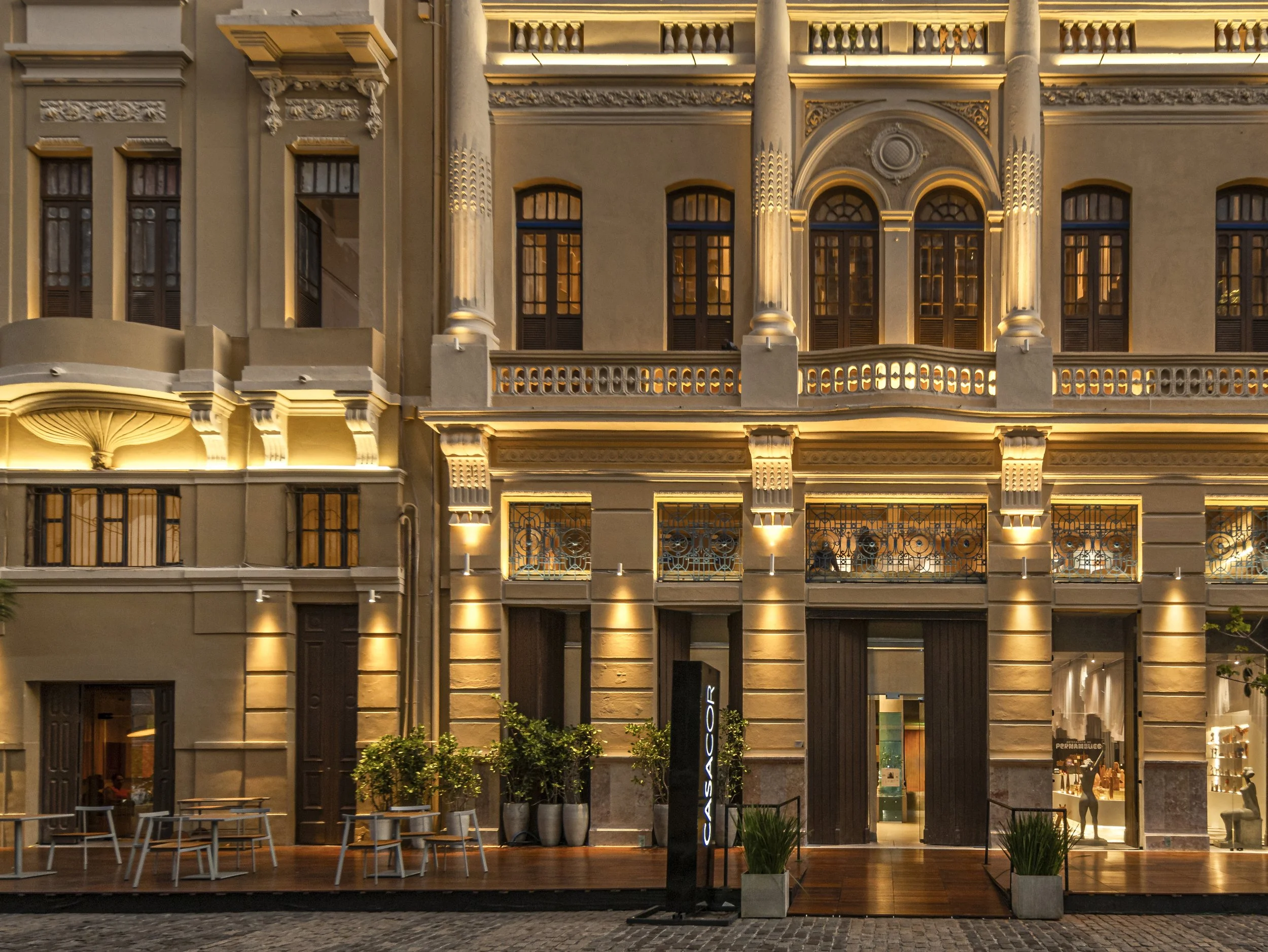

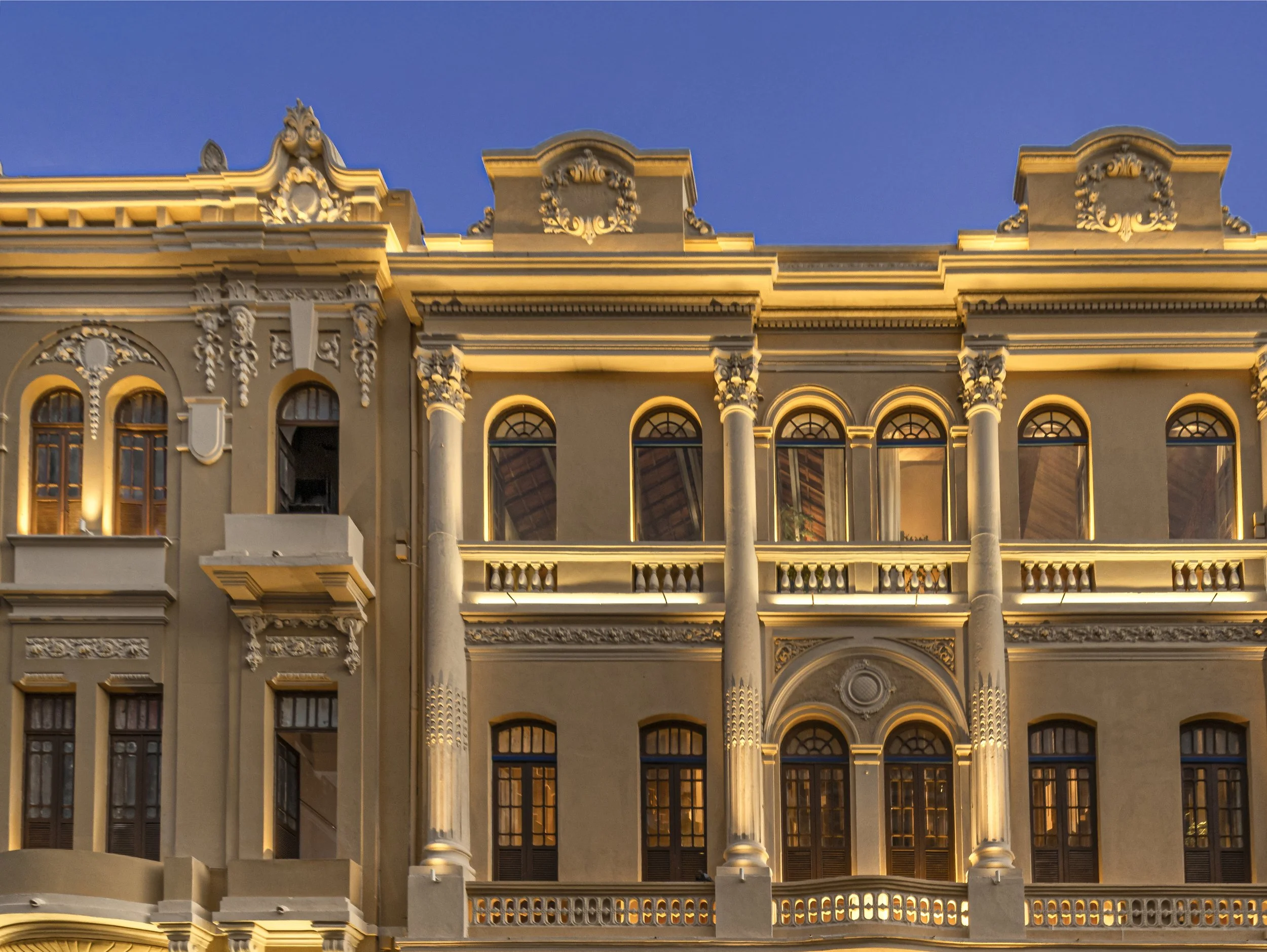

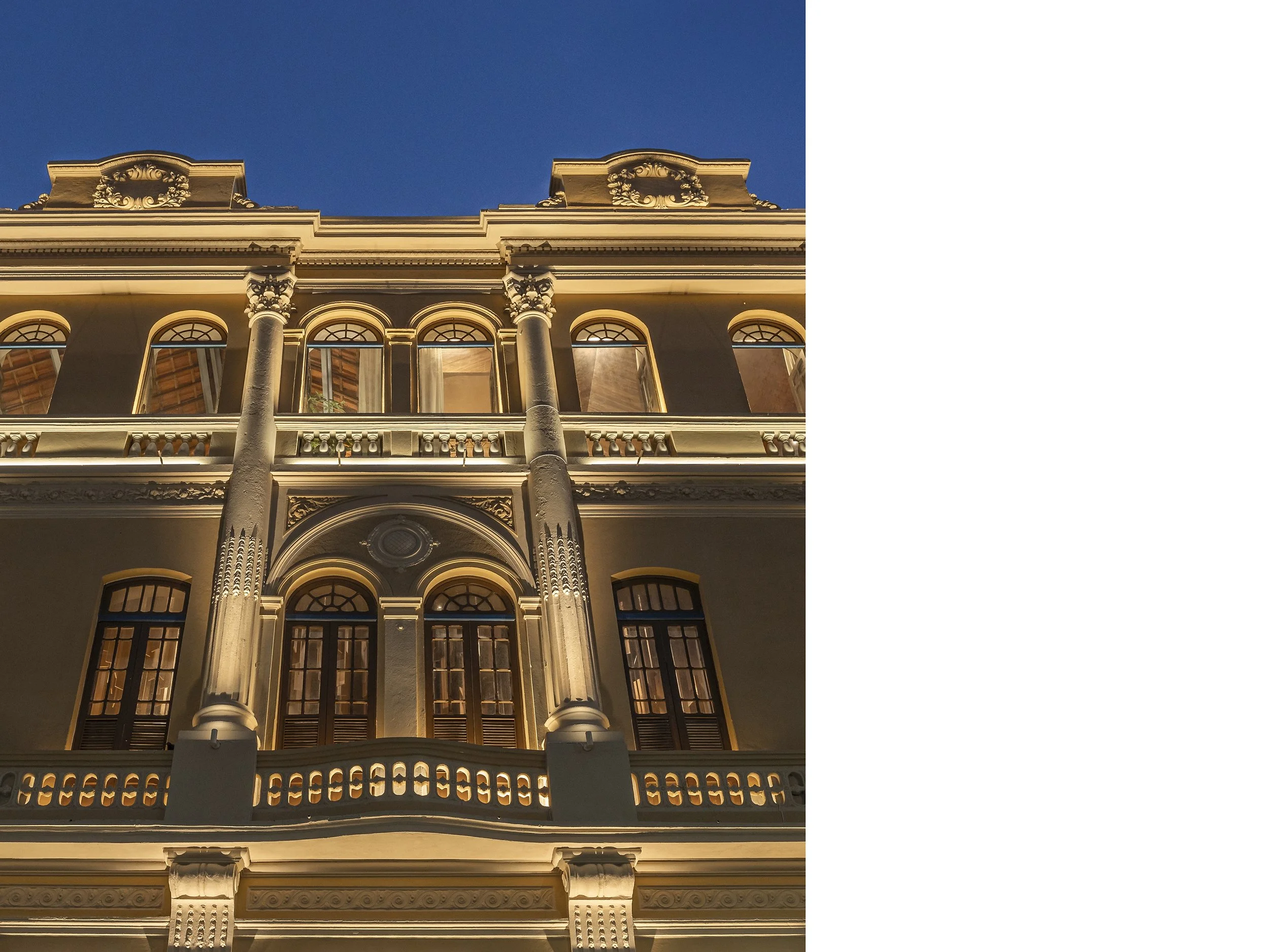

PRODUTO APLICADO
DESCRIÇÃO
Perfil linear com ópticas para áreas externas.
APLICAÇÃO
Sobrepor através de parafuso.
DRIVER
Remoto.
PROPRIEDADES
COMPOSIÇÃO
Perfil em alumínio extrudado, difusor em acrilico translúcido, ópticas em PMMA.
PESO
0,151Kg/m

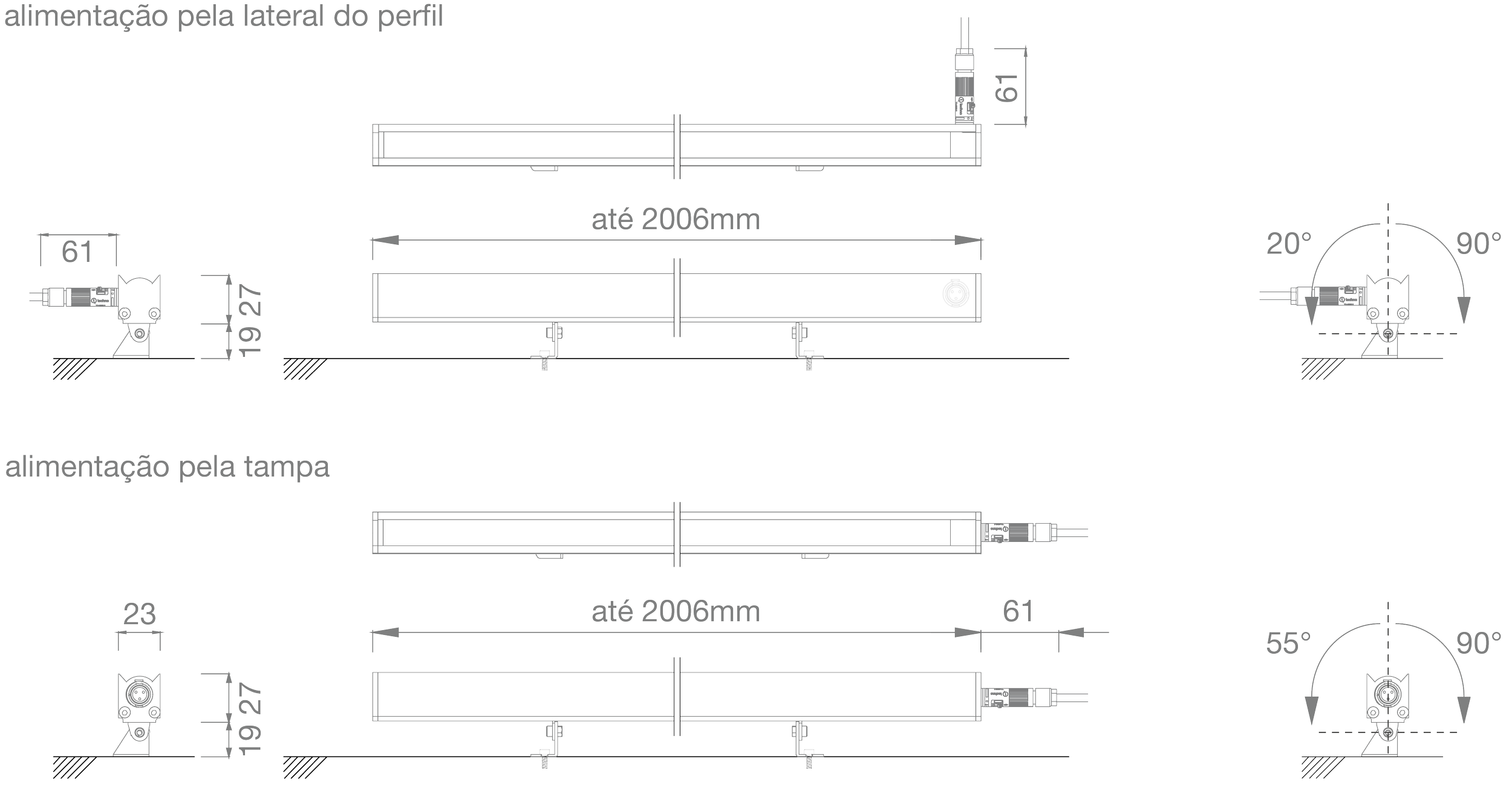

DIMENSÕES
Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 2025mm.
ACABAMENTOS
Em destaque
CABO
Em destaque
Comprimento padrão de 1,5m. Comprimentos maiores sob demanda.
ÓPTICA
Em destaque
DADOS LUMÍNICOS (attp=60°C)
| IRC* | Vida Útil | Depreciação | Índice de | Tensão | Potência** | Temperatura | Fluxo Luminoso | |
| proteção-fita | de cor* | da fonte de luz | ||||||
| (Ra) | (horas) | (%) | (IP) | (V) | (W/m) | (K) | (lm/m) | |
| Módulo 1000mm | ≥92 | 50000 | L80/B10 | IP20 | 24 | 4,5 | 2700 | 500 |
| 3000 | 500 | |||||||
| 24 | 9,0 | 2700 | 1000 | |||||
| 3000 | 1000 | |||||||
| 24 | 13,5 | 2700 | 1500 | |||||
| 3000 | 1500 | |||||||
| 24 | 18 | 2700 | 2000 | |||||
| 3000 | 2000 | |||||||
| *Outras temperaturas de cor sob demanda. | ||||||||
| **Os valores de potência apresentados não consideram as perdas elétricas envolvidas. | ||||||||
| ***Fator de potência ≥ 0,9 | ||||||||
| ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo. | ||||||||
| *****Perfil ajustável em obra. | ||||||||
CONFIGURAÇÕES
| Luminária | + | Comprimento | + | CCT | + | Índice de | + | Tensão | + | Potência | + | Optica | + | Acionamento | + | Acabamento | + | Entrada da | + | Cabo |
| do perfil | proteção-fita | (W/m) | Alimentação | |||||||||||||||||
| PI-OUTDOOR | 175mm | 2700K | IP20 | 24V | 4,5W-500lm/m | O | I/O | RAL9005 | Lateral do perfil | Preto Polímero | ||||||||||
| até | 3000K | 9,0W-1000lm/m | W | TRIAC | RAL8016 | Tampa | Branco Polímero | |||||||||||||
| 2025mm | 13,5W-1500lm/m | ASY | 0-10 | RAL8028 | ||||||||||||||||
| (cada 50mm) | 18W-2000lm/m | DALI (220V) | RAL7024 | |||||||||||||||||
| RAL9007 | ||||||||||||||||||||
| RAL7035 | ||||||||||||||||||||
| RAL1013 | ||||||||||||||||||||
| RAL1015 | ||||||||||||||||||||
| RAL9003 | ||||||||||||||||||||
| Modelo: PI-OUTDOOR__mm __00K IP20 24V __W-__lm/m ___ ____ Acabamento Alimentação Cabo | ||||||||||||||||||||
OBSERVAÇÃO
| Pré-dimensionar a bitola do cabo de alimentação e a distância entre o | |
| driver e a alimentação da fita de LED conforme os parâmetros da tabela: | |
| Bitola | Distância |
| tensão 24V | |
| 1,5mm² | 7,5m |
| 2,5mm² | 12,0m |
| 4,0mm² | 18,0m |
| *Para o dimensionamento final consultar equipe técnica. | |
