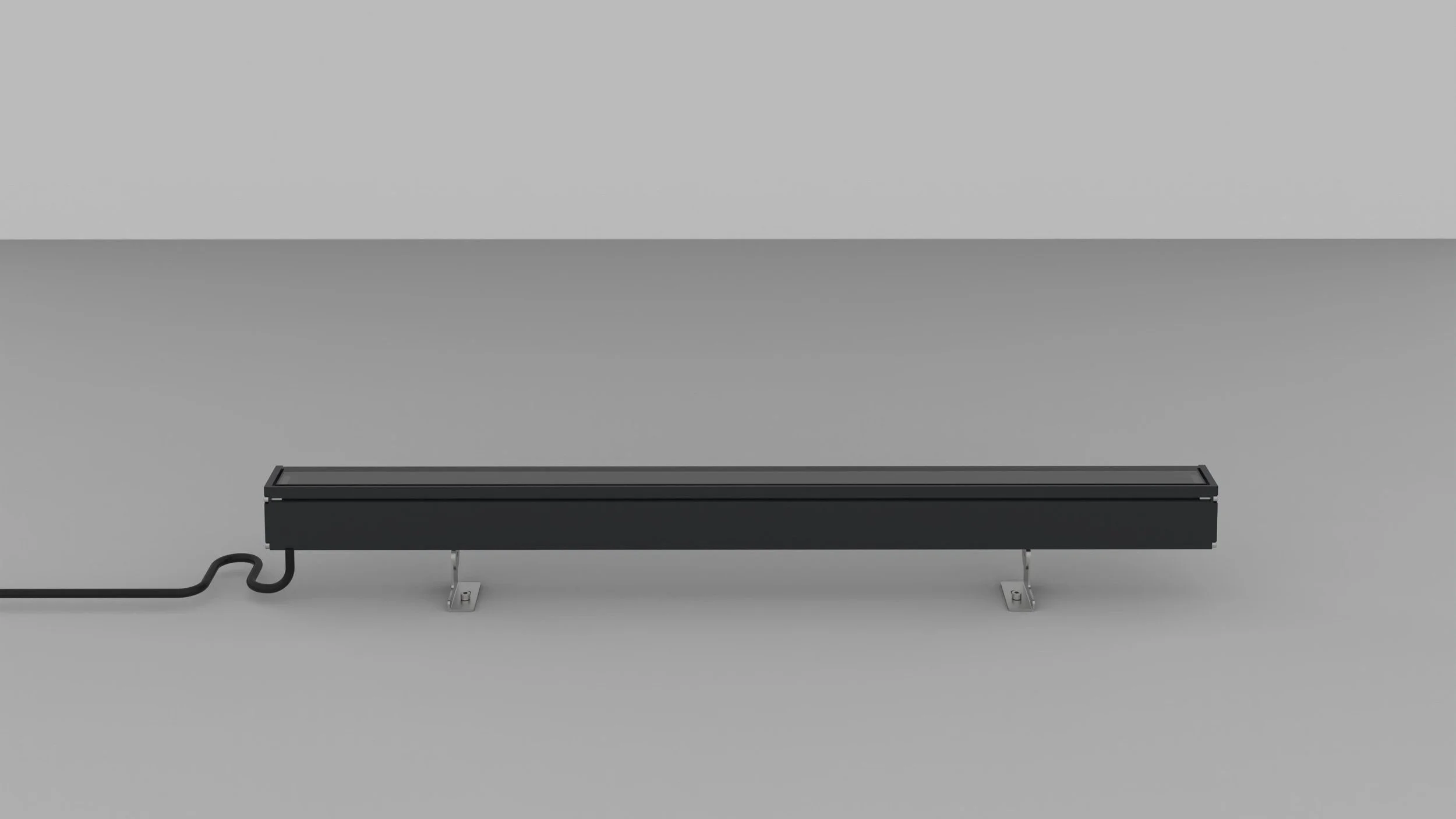

LYRA TOP
PRODUTO APLICADO
DESCRIÇÃO
Sistema linear LED orientável.
APLICAÇÃO
Sobrepor através de parafuso.
DRIVER
Integrado.
PROPRIEDADES
COMPOSIÇÃO
Corpo em alumínio extrudado, acabamento em pintura eletrostática poliéster microtexturizada. Óptica em Policarbonato metalizado, difusor em vidro cristal temperado. Vedações em silicone.
PESO
~3,57Kg/m - DIF
~3,57Kg/m - LEN
DIMENSÕES
LYRA TOP DIF
LYRA TOP LEN
ACESSÓRIO

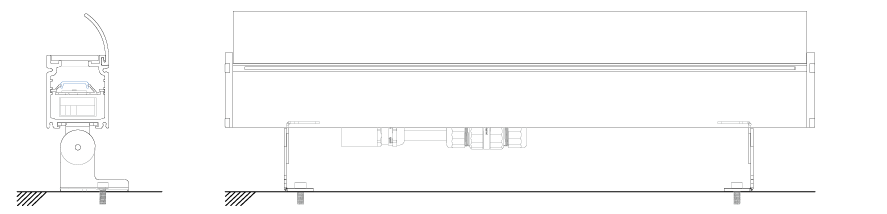

ANTI-OFUSCAMENTO
ACABAMENTOS
Para áreas litorâneas, com alto índice de salinidade, solicitar tratamento especial conjunto a cor de acabamento.
ACESSÓRIOS
ÓPTICA - LYRA TOP DIF
DIFUSOR PARA FACHO DIFUSO
DADOS LUMÍNICOS (attp=60°C) - LYRA TOP DIF
IRC* | Vida Útil | Decaimento | Potência | Corrente | Temperatura | Fluxo Luminoso | Fluxo Luminoso | |
de cor | da fonte de luz | da luminária | ||||||
(Ra) | (horas) | (%) | (W) | (mA) | (K) | (lm) | (lm) | |
Módulo 280mm | ≥80 | 60000 | L80/B10 | 4 | 350 | 2700 | 622 | 373 |
3000 | 645 | 387 | ||||||
4000 | 690 | 414 | ||||||
6 | 500 | 2700 | 863 | 518 | ||||
3000 | 895 | 537 | ||||||
4000 | 960 | 576 | ||||||
9 | 700 | 2700 | 1166 | 700 | ||||
3000 | 1210 | 726 | ||||||
4000 | 1300 | 780 | ||||||
12 | 350 | 2700 | 1817 | 1090 | ||||
3000 | 1885 | 1131 | ||||||
4000 | 2025 | 1215 | ||||||
17 | 500 | 2700 | 2497 | 1498 | ||||
3000 | 2590 | 1554 | ||||||
4000 | 2780 | 1668 | ||||||
25 | 700 | 2700 | 3302 | 1981 | ||||
3000 | 3425 | 2055 | ||||||
4000 | 3680 | 2208 | ||||||
*Os valores de potência apresentados não consideram as perdas elétricas envolvidas. |
ÓPTICA - LYRA TOP LEN
DADOS LUMÍNICOS (attp=60°C) - LYRA TOP LEN
IRC* | Vida Útil | Decaimento | Potência | Corrente | Temperatura | Fluxo | ||
de cor | Luminoso | |||||||
(Ra) | (horas) | (%) | (W) | (mA) | (K) | (lm) | ||
Módulo 280mm | ≥80 | 54000 | L80/B10 | (15 LEDS) | 3 | 350 | 2700 | 482 |
3000 | 500 | |||||||
4000 | 535 | |||||||
4 | 500 | 2700 | 675 | |||||
3000 | 700 | |||||||
4000 | 750 | |||||||
6 | 700 | 2700 | 925 | |||||
3000 | 960 | |||||||
4000 | 1030 | |||||||
(30 LEDS) | 10 | 700 | 2700 | 1547 | ||||
3000 | 1605 | |||||||
4000 | 1725 | |||||||
*Os valores de potência apresentados não consideram as perdas elétricas envolvidas. |
CONFIGURAÇÕES
Luminária | + | Óptica | + | Quantidade | + | Potência | + | Acionamento | + | CCT | + | Óptica | + | Acabamento |
de módulos | (W/0.28m) | |||||||||||||
LYRA-TOP | DIF | (2x)280mm | 4W-645lm | I/O | 2700K | - | RAL9005 | |||||||
até | 6W-895lm | DALI | 3000K | RAL8016 | ||||||||||
(3x)280mm | 9W-1210lm | 0-10 | 4000K | RAL8028 | ||||||||||
12W-1885lm | Foward Phase | RAL7024 | ||||||||||||
17W-2590lm | RAL9007 | |||||||||||||
25W-3425lm | RAL7035 | |||||||||||||
RAL1013 | ||||||||||||||
RAL1015 | ||||||||||||||
ou | ______________________________________________________________________________________ | RAL9003 | ||||||||||||
LEN | (2x)280mm | 3W-500lm | I/O | 2700K | SYM | |||||||||
até | 4W-700lm | DALI | 3000K | ASYM | ||||||||||
(3x)280mm | 6W-960lm | 0-10 | 4000K | L90 | ||||||||||
10W-1605lm | Foward Phase | L60 | ||||||||||||
Modelo : LYRA-TOP LEN (_x)280mm __W-__lm __ __00K L__ Acabamento |
