ALPHA-1

PRODUTO APLICADO

DESCRIÇÃO

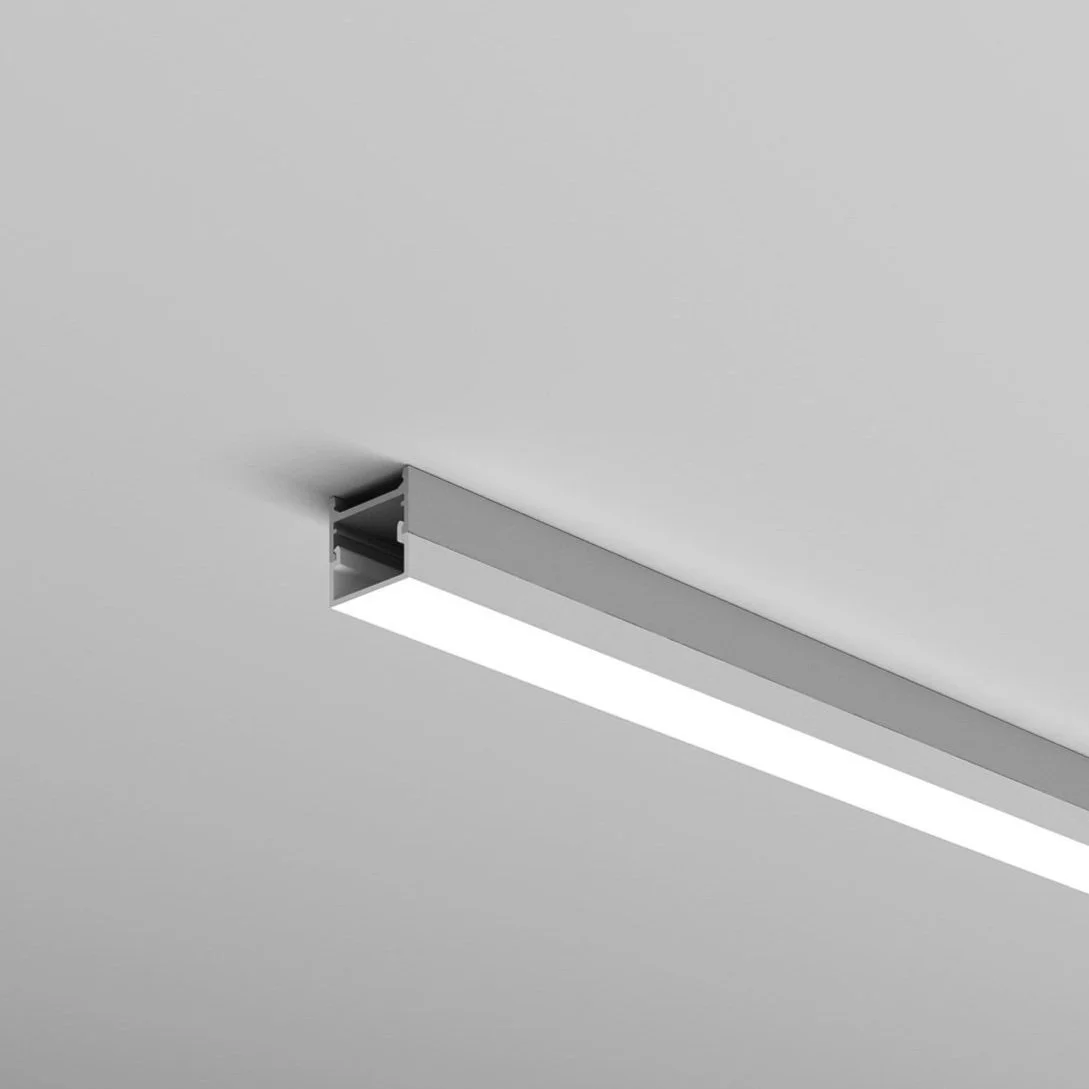

Perfil retangular com difusor translúcido.

APLICAÇÃO

Sobrepor através de presilha para fixação com parafuso ou presilha para fixação com fita dupla face de alta aderên- cia. Perfil ideal para sanca, tabica e mobiliário.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

Perfil em alumínio extrudado, difusor em acrílico translúcido.

PESO

0,151Kg/m

DIMENSÕES

Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 3000mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

Em destaque

Standard Alumínio Anodizado

RAL9005 Preto Intenso Acetinado

RAL9007 Cinza Alumínio Acetinado

RAL9010 Branco Puro Acetinado

ÓPTICA

Em destaque

Diffuse

DADOS LUMÍNICOS (attp=60°C)


                IRC*

                Vida Útil

                Depreciação

                Índice de

                Tensão

                Potência**

                Temperatura

                Fluxo Luminoso

                proteção-fita

                de cor*

                da fonte de luz

                (Ra)

                (horas)

                (%)

                (IP)

                (V)

                (W/m)

                (K)

                (lm/m)

                Módulo 1000mm

                ≥92

                50000

                L80/B10

                IP20

                24

                6

                2700

                500

                3000

                500

                24

                11

                2700

                1000

                3000

                1000

                24

                16

                2700

                1500

                3000

                1500

                24

                21

                2700

                2000

                3000

                2000

                IP66

                24

                6

                2700

                500

                3000

                500

                24

                11

                2700

                1000

                3000

                1000

                24

                16

                2700

                1500

                3000

                1500

                *Outras temperaturas de cor sob demanda.

                **Os valores de potência apresentados não consideram as perdas elétricas envolvidas.

                ***Fator de potência ≥ 0,9

                ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.

                *****Perfil ajustável em obra.

CONFIGURAÇÕES


                Luminária

                +

                Comprimento

                +

                CCT

                +

                Índice de

                +

                Tensão

                +

                Potência

                +

                Acionamento

                +

                Acabamento

                +

                Aplicação

                do perfil

                proteção-fita

                (W/m)

                ALPHA-1

                50mm

                2700K

                IP20

                24V

                6W-500lm/m

                I/O

                Standard

                Presilha-Parafuso

                até

                3000K

                IP66

                11W-1000lm/m

                TRIAC

                RAL9005

                Presilha-Dupla Face

                3000mm

                16W-1500lm/m

                0-10

                RAL9007

                21W-2000lm/m

                DALI (220V)

                RAL9010

                    Modelo:
                     ALPHA-1__mm   __00K  IP__ 24V  __W-__lm/m  ____  Acabamento
                Presilha-__________

OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distância entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
