GAMA-3




PRODUTO APLICADO



DESCRIÇÃO

Perfil quadrado com difusor translúcido.

APLICAÇÃO

Sobrepor através de presilha mola e parafuso, ideal para superfícies em gesso.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

Perfil em alumínio extrudado, difusor em policarbonato translúcido.

PESO

0,659Kg/m

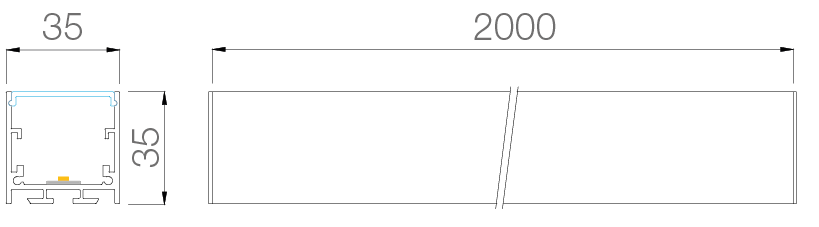

DIMENSÕES




Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 2000mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

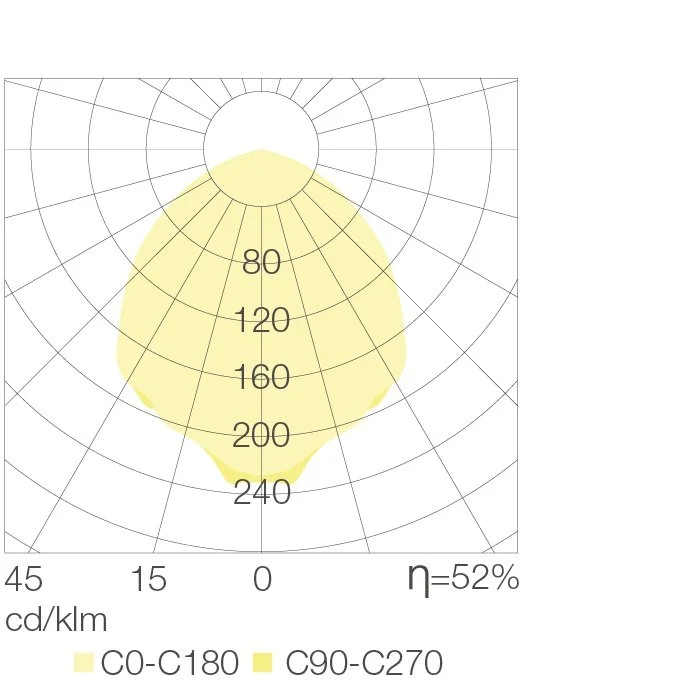

ÓPTICA

Em destaque
Diffuse
Diffuse

DADOS LUMÍNICOS (attp=60°C)

IRC* Vida Útil Depreciação Índice de  Tensão Potência** Temperatura  Fluxo Luminoso
proteção-fita de cor* da fonte de luz
(Ra) (horas) (%) (IP) (V) (W/m) (K) (lm/m)
Módulo 1000mm ≥92 50000 L80/B10 IP20 24 6 2700 500
3000 500
24 11 2700 1000
3000 1000
24 16 2700 1500
3000 1500
24 21 2700 2000
3000 2000
IP66 24 6 2700 500
3000 500
24 11 2700 1000
3000 1000
24 16 2700 1500
3000 1500
*Outras temperaturas de cor sob demanda.
**Os valores de potência apresentados não consideram as perdas elétricas envolvidas.
***Fator de potência ≥ 0,9
****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.
*****Perfil ajustável em obra.


CONFIGURAÇÕES

Luminária + Comprimento + CCT + Índice de + Tensão + Potência + Acionamento + Acabamento
do perfil proteção-fita (W/m)
GAMA-3 50mm 2700K IP20 24V 6W-500lm/m I/O Standard
até 3000K IP66 11W-1000lm/m TRIAC RAL9005
2000mm 16W-1500lm/m 0-10 RAL9007
21W-2000lm/m DALI (220V) RAL9010
Modelo: GAMA-3  __mm.  __00K  IP__ 24V  __W-__lm/m  ____  Acabamento


OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distância entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
