RHO

PRODUTO APLICADO

DESCRIÇÃO

Perfil retangular com difusor translúcido com louver antiofuscamento.

APLICAÇÃO

Sobrepor através de presilha para fixação com parafuso ou presilha para fixação com fita dupla face de alta aderência. Perfil ideal para sanca, tabica e mobiliário.

DRIVER

Remoto.

PROPRIEDADES

Featured

COMPOSIÇÃO

.Perfil em alumínio extrudado, difusor em acrílico translúcido. Louver em plástico ABS.

PESO

0,151Kg/m

DIMENSÕES

Corte da fita LED a cada 50mm.
Comprimento do perfil: múltiplo de 50mm, total até 3000mm. Acrescentar 4mm à medida total final com o acréscimo das tampas do perfil.

ACABAMENTOS

Em destaque

RAL9005 Preto Intenso Acetinado

RAL9007 Cinza Alumínio Acetinado

RAL9010 Branco Puro Acetinado

ÓPTICA

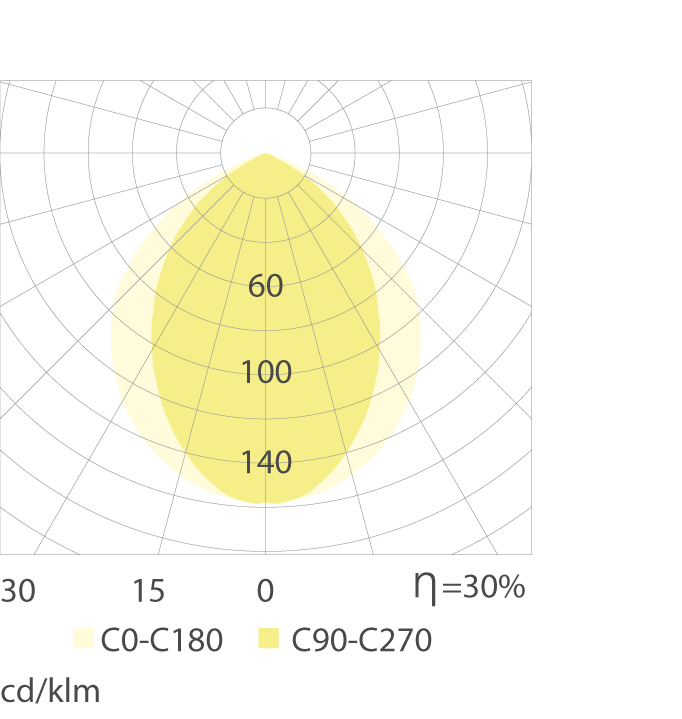

DIF

Em destaque

ÓPTICA

LEN

Em destaque

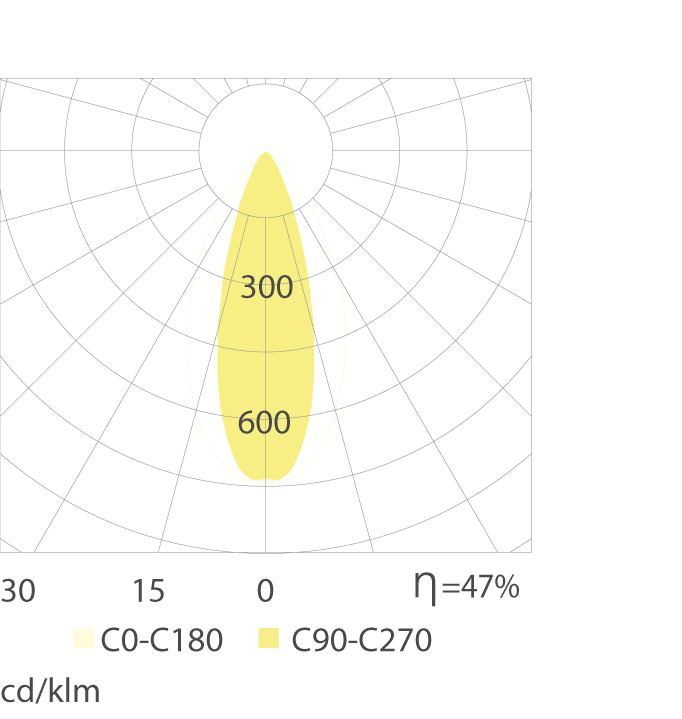

O (30º)

W (60º)

ASY

DADOS LUMÍNICOS (attp=60°C)


                IRC*

                Vida Útil

                Depreciação

                Índice de

                Tensão

                Potência**

                Temperatura

                Fluxo Luminoso

                proteção-fita

                de cor*

                da fonte de luz

                (Ra)

                (horas)

                (%)

                (IP)

                (V)

                (W/m)

                (K)

                (lm/m)

                Módulo 1000mm

                ≥92

                50000

                L80/B10

                IP20

                24

                6

                2700

                500

                3000

                500

                24

                11

                2700

                1000

                3000

                1000

                24

                16

                2700

                1500

                3000

                1500

                24

                21

                2700

                2000

                3000

                2000

                *Outras temperaturas de cor sob demanda.

                **Os valores de potência apresentados não consideram as perdas elétricas envolvidas.

                ***Fator de potência ≥ 0,9

                ****Para a potência total do conjunto acrescer 10% sobre o valor do módulo.

                *****Perfil ajustável em obra.

CONFIGURAÇÕES


                Luminária

                +

                Comprimento

                +

                CCT

                +

                Índice de

                +

                Tensão

                +

                Potência

                +

                Óptica

                +

                Acionamento

                +

                Acabamento

                +

                Aplicação

                do perfil

                proteção-fita

                (W/m)

                RHO

                50mm

                2700K

                IP20

                24V

                6W-500lm/m

                DIF

                I/O

                RAL9005

                Presilha-Parafuso

                até

                3000K

                11W-1000lm/m

                O

                TRIAC

                RAL9007

                Presilha-Dupla Face

                3000mm

                16W-1500lm/m

                W

                0-10

                RAL9010

                21W-2000lm/m

                ASY

                DALI (220V)

                    Modelo:
                     RHO__mm   __00K  IP__ 24V  __W-__lm/m  ___     ______  Acabamento
                Presilha-__________

OBSERVAÇÃO

Pré-dimensionar a bitola do cabo de alimentação e a distância entre o
driver e a alimentação da fita de LED conforme os parâmetros da tabela:

BitolaDistância
 tensão 24V
0,5mm²3,0m
0,75mm²4,5m
1,5mm²7,5m
2,5mm²12,0m
4,0mm²18,0m
*Para o dimensionamento final consultar equipe técnica.
