VEGA LINE UD




PRODUTO APLICADO



DESCRIÇÃO

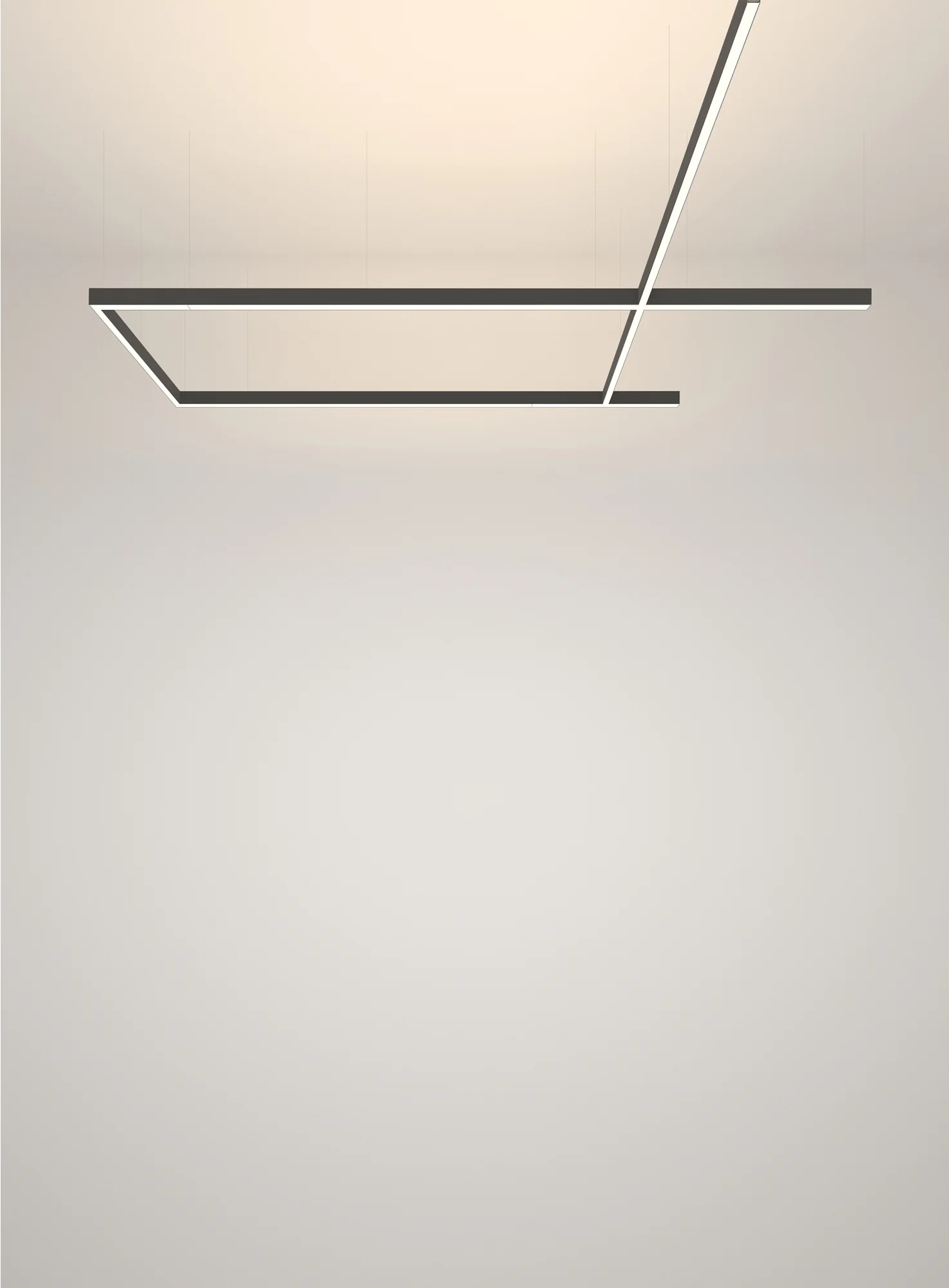

Sistema linear LED com difusor ou lente - pendente up-downlight.

APLICAÇÃO

Pendente por cabo de aço.

DRIVER

Integrado.

PROPRIEDADES

COMPOSIÇÃO

Corpo em alumínio extrudado, acabamento em pintura eletrostática poliéster fosco. Difusor ou lente em PMMA.

PESO

2,334Kg/m - DIF

2,334Kg/m - LEN

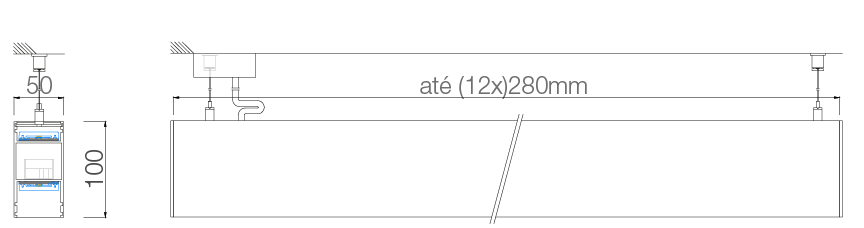

DIMENSÕES

VEGA LINE UD DIF




VEGA LINE UD LEN



PERFIS ESPECIAIS

VEGA LINE UD L | VEGA LINE UD T | VEGA LINE UD X



ÓPTICA - VEGA LINE UD DIF

DIFUSOR PARA FACHO DIFUSO

DADOS LUMÍNICOS (attp=60°C) -

VEGA LINE UD DIF

IRC*Vida ÚtilDecaimentoClassePotênciaCorrenteTemperatura Fluxo LuminosoFluxo Luminoso
de fluxode cor da fonte de luzda luminária
(Ra)(horas)(%)(W)(mA)(K)(lm)(lm)
Módulo 280mm≥8060000L80/B10LB43502700622373
3000645387
4000690414
65002700863518
3000895537
4000960576
970027001166700
30001210726
40001300780
HB12350270018171090
300018851131
400020251215
17500270024971498
300025901554
400027801668
25700270033021981
300034252055
400036802208
*Os valores de potência apresentados não consideram as perdas elétricas envolvidas.


ÓPTICA - VEGA LINE UD LEN

LENTES PARA FACHOS NARROW E WIDE

ÓPTICA - VEGA LINE UD LEN

LENTES PARA FACHOS RETAIL E HIGH RACK

DADOS LUMÍNICOS (attp=60°C) -

VEGA LINE UD LEN

IRC*Vida ÚtilDecaimentoPotênciaCorrenteTemperaturaFluxo
de corLuminoso
(Ra)(horas)(%)(W)(mA)(K)(lm)
Módulo 280mm≥8054000L80/B10(15 LEDS)33502700482
3000500
4000535
45002700675
3000700
4000750
67002700925
3000960
40001030
(30 LEDS)1070027001547
30001605
40001725
*Os valores de potência apresentados não consideram as perdas elétricas envolvidas.


CONFIGURAÇÕES

Produto + Módulos + Óptica + CCT + Óptica + Classe + Potência + Acionamento + Tensão + Acabamento
0.28m de Fluxo (W/0.28m)
VEGA-LINE-UD (2x) U DIF 2700K DIF LB 4W-645lm I/O 127V RAL9005
(3x) uplight 3000K 6W-895lm TRIAC 220V RAL8016
(4x) 4000K 9W-1210lm 0-10 RAL8028
(5x) HB 12W-1885lm DALI RAL7024
(6x) 17W-2590lm RAL9007
(7x) 25W-3425lm RAL7035
(8x) ou _____________________________________________ RAL1013
(9x) RAL1015
(10x) U LEN L30 LB 3W-500lm RAL9003
(11x) downlight L60 4W-700lm
(12x) L90 6W-960lm
SYM HB 10W-1605lm
ASY
LO
U DIF 2700K DIF LB 4W-645lm I/O
uplight 3000K 6W-895lm TRIAC
4000K 9W-1210lm 0-10
HB 12W-1885lm DALI
17W-2590lm
25W-3425lm
ou _____________________________________________
U LEN L30 LB 3W-500lm
downlight L60 4W-700lm
L90 6W-960lm
SYM HB 10W-1605lm
ASY
LO
Modelo: VEGA-LINE-UD (__x) __00K DIF _B __W-___mA ____ ___V Acabamento
